【产品型号】: z61h/z11h-800lb

【通径】: dn15-dn50

【公称压力】: pn16-pn420/150lb-2500lb

【适用温度】: -29℃～425℃

【适用介质】: 水、蒸汽、油品等

【阀体材质】: 锻钢/不锈钢

应用领域：

水处理

咨询热线：

13821179269（微信同号）

 k8凯发天生赢家 > 产品 > 闸阀 > 硬密封闸阀

更新时间：2024-07-08 10:23:45

产品介绍

产品优点

优良锻造钢

材料选用优良锻造钢，化学成分和力学性能符合国家标准，可提供材质报告
内件精密外表美观

内件数控机床加工，配合精密，零部件统配可互换，外观平整美观
密封面硬度达标

密封面采用等离子堆焊，增加阀门耐磨性，硬度达到国家标准
内腔清洁度达标

内腔清洁度达到jb/t7748标准，符合阀门长期存储要求
双层压力检测

每台阀门出厂均按照国家标准做壳体、密封双层压力检测

产品介绍

用锻件材料加工而成的闸阀称为锻钢闸阀，锻件材料有a105、f11、f304、f304l、f316、f316l等。锻钢闸阀通常指小口径的锻钢闸阀，口径范围：dn10-dn50；压力范围：国标pn16-pn320、美标：class150-2500，可采美标或国标尺寸生产加工；锻钢闸阀适用于工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，在石油管道上应用较多。

产品参数

相关产品

可选配置	阀体	阀座密封	阀瓣	压力
可选配置	a105/f11/f304/ f316/f316l	不锈钢/硬质合金	a105/304/316/316l	pn16-pn420/class150-2500

名称	设计及制造	结构长度	试压标准	连接标准
参照标准	api 602	asme b16.10	api 598	asme b16.11 asme b1.20.1

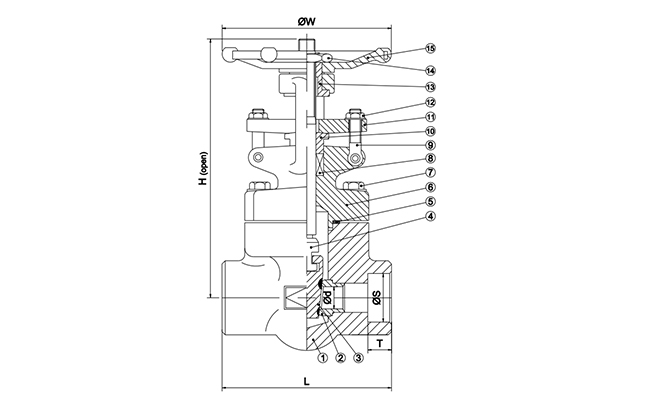

名称	1-阀体	3-阀板	4-阀杆
材质及说明	a105	a105	410

dn	nps（英寸）	l	φd	h	φs	t
15	1/2''	79	10.5	155	21.8	10
20	3/4''	92	13	157	27.1	13
25	1''	111	18	186	33.9	13
32	1 1/4''	120	23	220	42.7	13
40	1 1/2''	120	28	246	48.8	13
50	2''	140	36	286	61.1	15

以上信息仅供参考，般德阀门保留更新最新设计的权利，如有疑问请您联系在线客服。
